懸鏈式拋丸清理機

作者：admin 來源：原創 日期：2017/4/18 17:55:49 人氣：

懸鏈式拋丸清理機簡介

我公司是一家專業的懸鏈式拋丸清理機的生產廠家，懸鏈式拋丸機隨吊鏈的移動又分為連續式、步進式、積放式。具有生產效率高、地坑淺、費用低等優點。

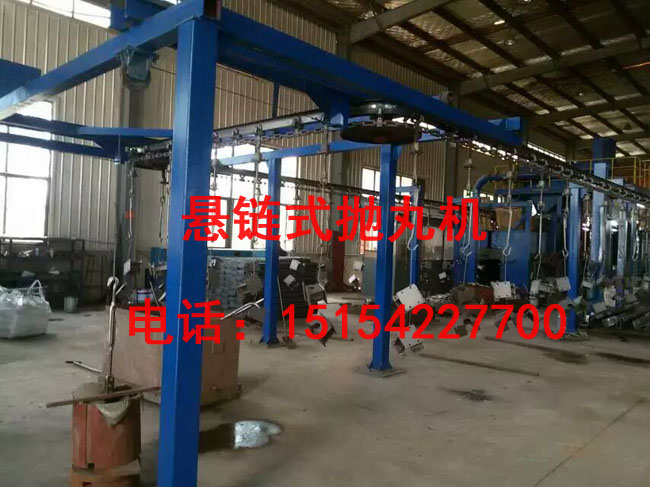

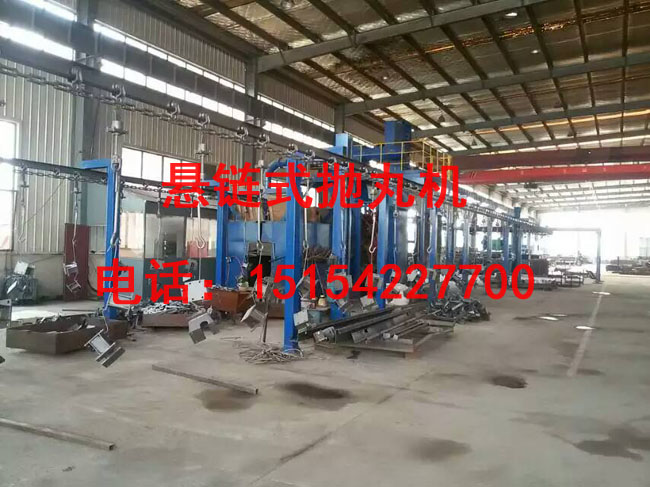

懸鏈式拋丸清理機細節圖片

懸鏈式拋丸清理機的應用范圍

適合于多種品種、中小批量鑄鐵件、鑄鋼件、鍛件及鋼結構件的表面處理和拋丸強化，例如發動機缸體缸蓋、電機殼體等清理效果都不錯。同時也是汽車、拖拉機、柴油機、電機閥門等行業的理想選擇。

懸鏈式拋丸清理機的工作流程

裝零件→關門→拋丸清理→開門→步進→卸零件→裝零件→拋丸清理
工件在兩掛吊具的吊裝下進入拋丸機清理室，當進入拋丸清理區后，懸鏈自動停止，同時大門關閉，兩掛工件在各自的工位上在自轉機構的驅動下自轉，同時高效拋丸器對工件進行拋丸清理，清理完畢，彈丸控制器停止供丸，大門打開，工件在懸鏈輸送系統的驅動下被輸送出拋丸清理室，同時未被清理的兩掛工件被輸送進拋丸清理室，重復以上過程，對工件進行高效率的拋丸清理。

懸鏈式拋丸清理機的的優點

1、可完成拋丸清理、吹掃彈丸等噴漆前的準備工作。
2、拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定。
3、采用16臺大拋丸量(QH350)、高拋射速度的懸臂離心式曲線葉片拋丸器，能顯著地提高清理效率、獲得滿意的清理質量。
4、可完成上料、快速運行、變頻調速后工進、拋丸清理、變頻調速后快出、下料。工件的上下料通過轉運臺車來完成，可隨時變更上卸料的方向，并在進出口有傾斜彈丸的料斗，可把工件上的彈丸送回循環系統。

懸鏈式拋丸清理機的技術參數

序號	產品名稱項目	Q383F	Q383C	Q384C	Q385
1	生產率(鉤/h)	38	38、49、50、65	70、80	75
2	吊鏈運行速度（m/min）	0.8-2.6	0.5、0.65	0.8、0.93	0.65
3	單鉤吊重（Kg）	100	300	400	500
4	吊鏈吊距mm	800	600、800	800	800
5	拋丸量（Kg/min）	125*6	250*4	250*6	250*50
6	除塵風量（m/3h）	20000	18000	26500	23700
7	清理工件尺寸	￠400*800	￠5001200 ￠7001200	￠700*1500	￠700*1500
8	總功率（Kw）	80.75	75.3	122.6	106.75
